Comment installer et brancher un télérupteur unipolaire ?
Le télérupteur représente la solution idéale pour piloter un point lumineux depuis plus de deux endroits différents dans votre habitation. Contrairement au montage va-et-vient classique, limité à deux interrupteurs, le télérupteur permet de multiplier les points de commande sans complexifier le câblage. Que ce soit pour éclairer un long couloir, un escalier à plusieurs niveaux ou une grande pièce avec plusieurs accès, cette installation électrique offre confort et praticité au quotidien.
Dans ce guide technique, nous vous accompagnons pas à pas dans l'installation et le branchement d'un télérupteur au tableau électrique, en respectant scrupuleusement les normes de sécurité en vigueur.
Matériel nécessaire et consignes de sécurité
Avant de débuter votre installation, rassemblez l'ensemble du matériel indispensable et prenez connaissance des règles de sécurité fondamentales.
Liste du matériel requis :

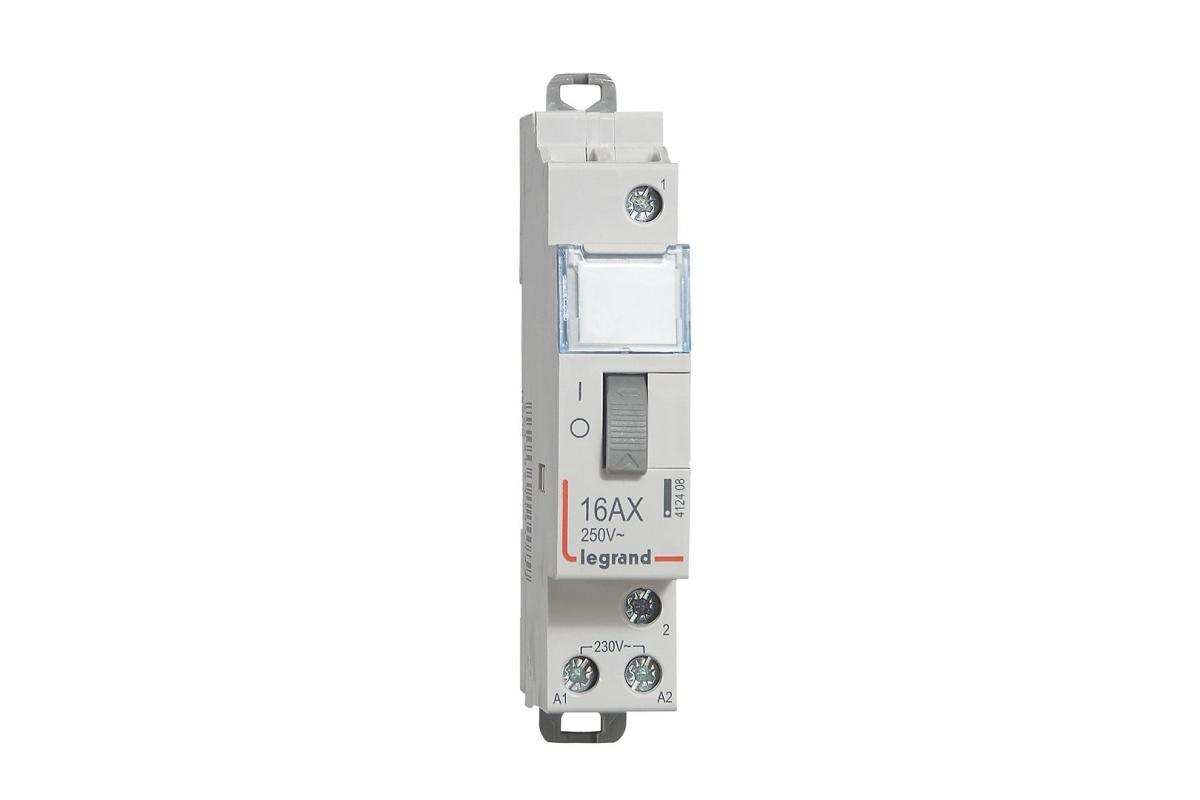

- Un télérupteur unipolaire adapté à votre installation (16A)
- Des fils électriques en 1,5 mm² (phase rouge, neutre bleu, retours lampe)
- Un disjoncteur divisionnaire 16A dédié au circuit d'éclairage
- Des boutons-poussoirs pour les différents points de commande
- Un tournevis isolé testeur de tension
- Une pince à dénuder
- Des connecteurs automatiques (type Wago) si nécessaire
Consignes de sécurité impératives :
La sécurité constitue la priorité absolue lors de toute intervention sur une installation électrique. Coupez systématiquement le courant au disjoncteur général avant de commencer les travaux. Vérifiez l'absence de tension à l'aide d'un testeur de tension sur les fils que vous allez manipuler. Portez des équipements de protection adaptés et travaillez dans un environnement sec. Si vous avez le moindre doute sur vos compétences, faites appel à un électricien professionnel qualifié.
Schéma de câblage du télérupteur au tableau
Le schéma électrique constitue la base de toute installation réussie. Il illustre les connexions entre le disjoncteur divisionnaire, le télérupteur, les différents boutons-poussoirs et les points lumineux.
Dans une configuration standard, le télérupteur se positionne sur le rail DIN du tableau électrique. Le disjoncteur 16A protège le circuit et alimente le télérupteur en phase et neutre. Les boutons-poussoirs, répartis aux différents endroits souhaités, envoient des impulsions électriques à la bobine du télérupteur via la borne A2. Chaque impulsion provoque le basculement de l'état du télérupteur, allumant ou éteignant alternativement le luminaire.
La borne 1 reçoit la phase d'alimentation, tandis que la borne 2 distribue la phase commutée vers le circuit d'éclairage. Les bornes A1 et A2 constituent le circuit de commande de la bobine, avec A1 raccordé au neutre et A2 recevant les retours des boutons-poussoirs.
Tutoriel de branchement étape par étape
Suivez méticuleusement ces étapes pour garantir une installation conforme et fonctionnelle.
Étape 1 : Installation sur le rail DIN du tableau
Positionnez le télérupteur sur le rail DIN de votre tableau électrique, à proximité du disjoncteur divisionnaire 16A dédié au circuit d'éclairage concerné. Clipez fermement le télérupteur jusqu'à entendre le clic de verrouillage. Assurez-vous de sa stabilité en le manipulant légèrement. L'emplacement choisi doit permettre un accès aisé pour le câblage et laisser suffisamment d'espace pour les autres équipements modulaires.
Étape 2 : Raccordement au tableau électrique
Pour un branchement standard au tableau électrique, suivez cet ordre précis :
- Phase : Raccordez le fil de phase du disjoncteur (16A) à la borne 1 du télérupteur
- Neutre : Raccordez le fil de neutre du disjoncteur à la borne A1 du télérupteur
- Sortie Lampe : Raccordez la borne 2 du télérupteur au circuit d'éclairage concerné (retour lampe)
- Repiquage : Raccordez le neutre du circuit éclairage à la borne de repiquage du disjoncteur
Serrez fermement chaque connexion en vérifiant qu'aucun brin de cuivre ne dépasse des bornes, ce qui pourrait provoquer un court-circuit. Tirez légèrement sur chaque fil après serrage pour vous assurer de la solidité de la connexion.
Étape 3 : Raccordement des boutons-poussoirs
Le câblage des boutons-poussoirs s'effectue en parallèle sur la borne A2 du télérupteur. Depuis chaque emplacement de bouton-poussoir, faites partir un fil de phase et un fil de retour. Raccordez tous les fils de phase des boutons-poussoirs ensemble et reliez-les à une source de phase. Raccordez tous les fils de retour des boutons-poussoirs à la borne A2 du télérupteur. Cette configuration permet à chaque bouton-poussoir d'envoyer une impulsion à la bobine du télérupteur, quel que soit son emplacement dans l'habitation.
Démonstration Vidéo
Pour visualiser concrètement les manipulations décrites dans ce tutoriel, nous vous recommandons de consulter une vidéo de démonstration montrant le câblage d'un télérupteur pas à pas. Ces supports visuels complètent efficacement les explications textuelles et schématiques en montrant les gestes techniques précis à adopter.
Vérification et mise en service
Une fois l'ensemble des connexions réalisées, procédez à une vérification minutieuse avant la mise sous tension. Contrôlez visuellement toutes les connexions, assurez-vous que les fils sont correctement dénudés sur la longueur appropriée et que les bornes sont fermement serrées. Vérifiez l'absence de contact entre conducteurs de polarités différentes.
Remettez le courant au disjoncteur général, puis enclenchez le disjoncteur divisionnaire protégeant le circuit d'éclairage. Testez chaque bouton-poussoir successivement pour confirmer que le télérupteur bascule correctement à chaque impulsion. Le luminaire doit s'allumer et s'éteindre alternativement, indépendamment du bouton-poussoir actionné
Questions Fréquentes
Comment branche-t-on les fils sur un télérupteur ? Pour finaliser l'installation, raccordez le retour des boutons poussoirs (fil noir, blanc ou orange 1.5 mm²) sur la borne A2 du télérupteur. Raccordez le neutre de la lampe (fil bleu 1.5 mm²) sur la borne 2 du télérupteur. Enfin, raccordez la phase de la lampe (fil orange, violet, noir ou blanc 1.5 mm²) sur la borne 4 (pour les modèles bipolaires ou spécifiques).
Doit-on brancher un télérupteur sur la position 0 ou 1 ? Le branchement d'un télérupteur sur la position 0 ou 1 dépend directement du modèle et du schéma de câblage fourni par le fabricant. Pour la majorité des installations domestiques, le télérupteur se branche sur la position 1, permettant ainsi d'établir le circuit de commande et de rendre le système opérationnel.
Est-il obligatoire d'utiliser un bouton poussoir sur un télérupteur ? Oui. En raison des caractéristiques propres au télérupteur et au circuit commandé, il est nécessaire d'utiliser des boutons poussoirs (ou interrupteurs poussoirs). Ce sont des interrupteurs dont les boutons reviennent à leur position initiale après avoir été actionnés, envoyant une simple impulsion électrique à la bobine du télérupteur.
